HY-3218信息化（总线制）医护对讲系统

智慧病房---HY-3218信息化(总线制）医护对讲系统

系统概述：

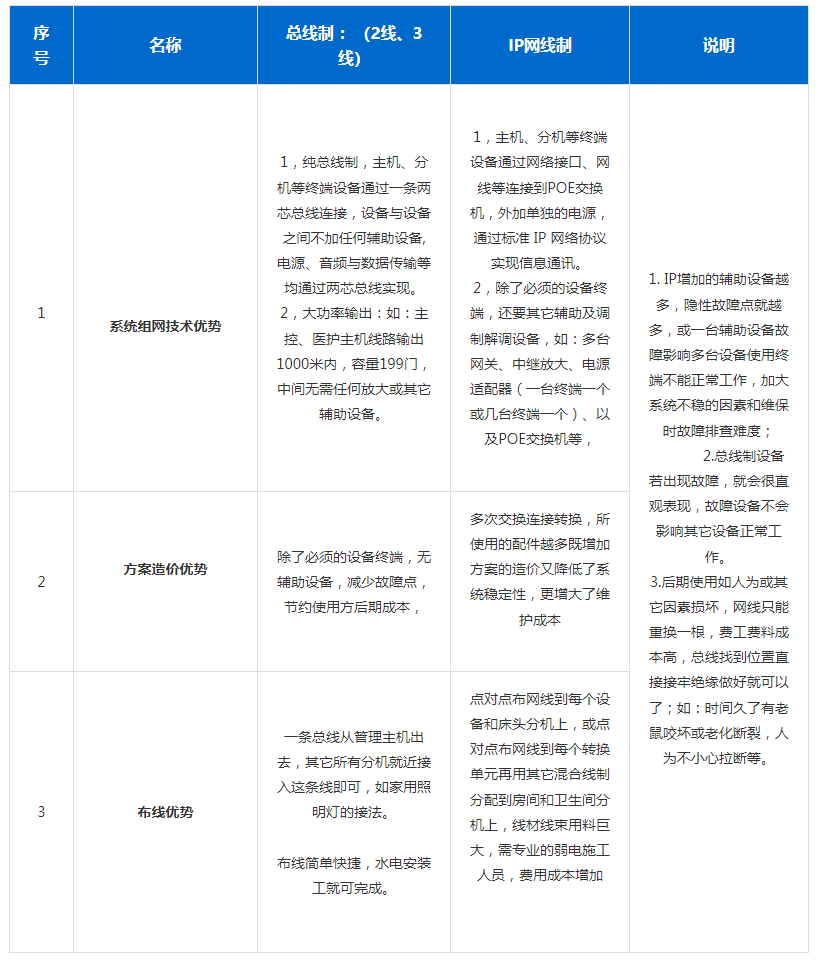

系统采用先进的总线制（3线）数据通讯组网技术，独立电源、信号线传输，具有抗衰减占用资源少，抗干扰能力强，通讯距离远、容量大，传输过程中无需添置电源、中继等放大设备，数据传输稳定、准确、实时，运行稳定等特点。高性能的回音稍叫消除技术，实现了大音量双工对讲，音质宏亮清晰，该技术的应用与传统IP网络（网线制）相比，极大的降低了安装、施工、维护的复杂程度和工作量，减少了施工强度和原材料的成本，淘汰了（网线制）调制解调之间转换的配套设备，产品的造价也相对降低了30%左右。以IP网络通信为基础，与医院HIS互联，实现信息一体化，瞬间实时自动同步更新病人信息资料和医嘱信息等内容，提供清晰可靠的双向高清对讲。系统还集成了信息通知、费用查询、服务评价等丰富的信息交互功能，保证病患与医护人员间的及时沟通，减少医患纠纷，提升医院服务质量，提高医院管理水平及医护工作效率，节约医院的消耗费用，满足了医院现代化、数字化建设要求，是未来升级换代的首选标杆产品。

一，HY-3218信息化（总线制）医护对讲系统介绍：

信息化医护对讲系统主要由主机总控制系统，护士站主机、其他办公室主机、信息看板显示（护士站大屏幕液晶显示屏）、计算机（护士站自备电脑）、病床分机、病房显示牌（门口机）、卫生间紧急求救按钮、走廊LED电子显示屏等组成。

产品容量120门，通讯距离1000米内（不需添加放大或中继）。

HY-3218医护信息对讲系统配置说明

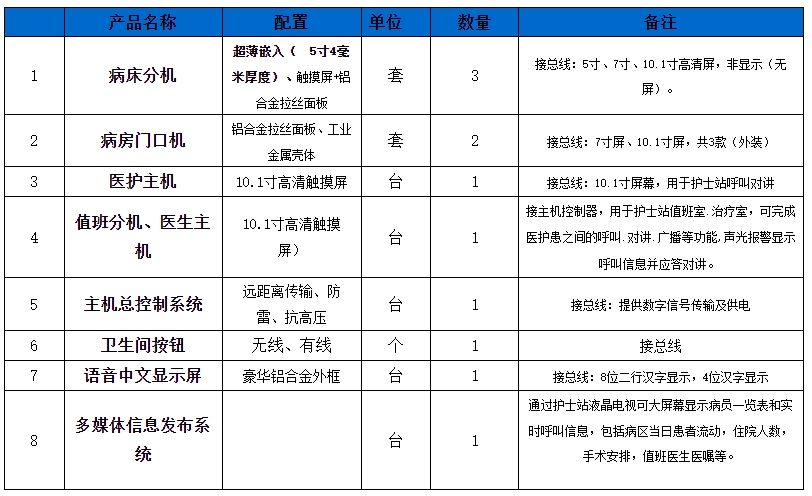

硬件设备清单

	产品名称	配置	单位	数量	备注
1	病床分机	超薄嵌入（ 5寸4毫米厚度）、触摸屏+铝合金拉丝面板	套	3	接总线：5寸、7寸、10.1寸高清屏，非显示（无屏）。
2	病房门口机	铝合金拉丝面板、工业金属壳体	套	2	接总线：7寸屏、10.1寸屏，共3款（外装）
3	医护主机	10.1寸高清触摸屏	台	1	接总线：10.1寸屏幕，用于护士站呼叫对讲
4	值班分机、医生主机	10.1寸高清触摸屏）	台	1	接主机控制器，用于护士站值班室.治疗室，可完成医护患之间的呼叫.对讲.广播等功能,声光报警显示呼叫信息并应答对讲。
5	主机总控制系统	远距离传输、防雷、抗高压	台	1	接总线：提供数字信号传输及供电
6	卫生间按钮	无线、有线	个	1	接总线
7	语音中文显示屏	豪华铝合金外框	台	1	接总线：8位二行汉字显示，4位汉字显示
8	多媒体信息发布系统		台	1	通过护士站液晶电视可大屏幕显示病员一览表和实时呼叫信息，包括病区当日患者流动，住院人数，手术安排，值班医生医嘱等。

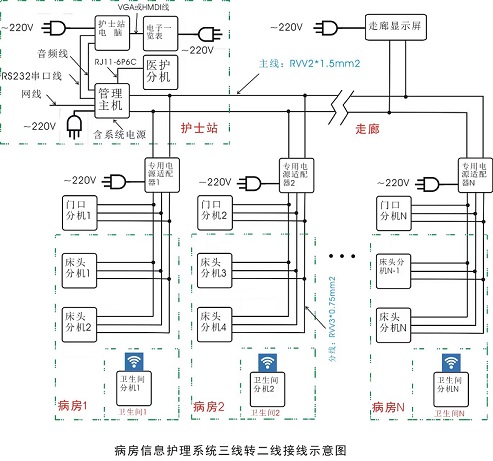

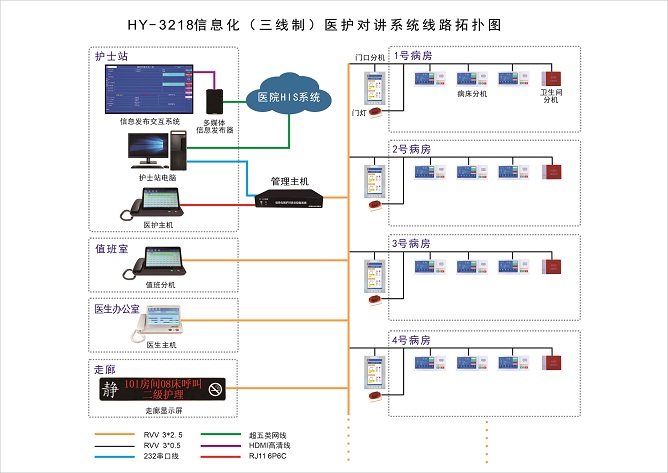

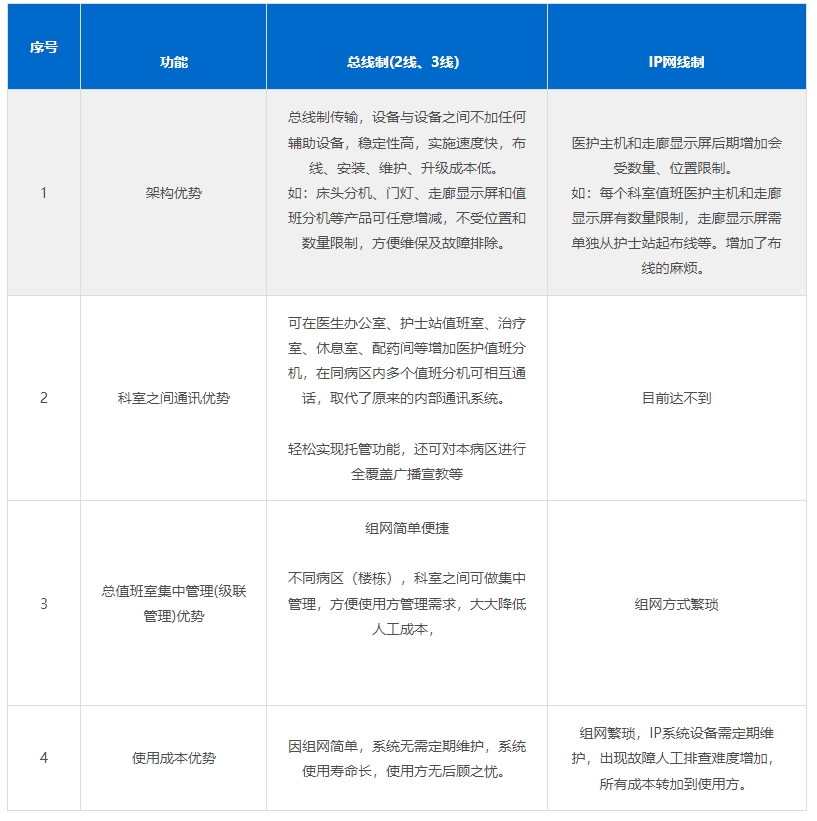

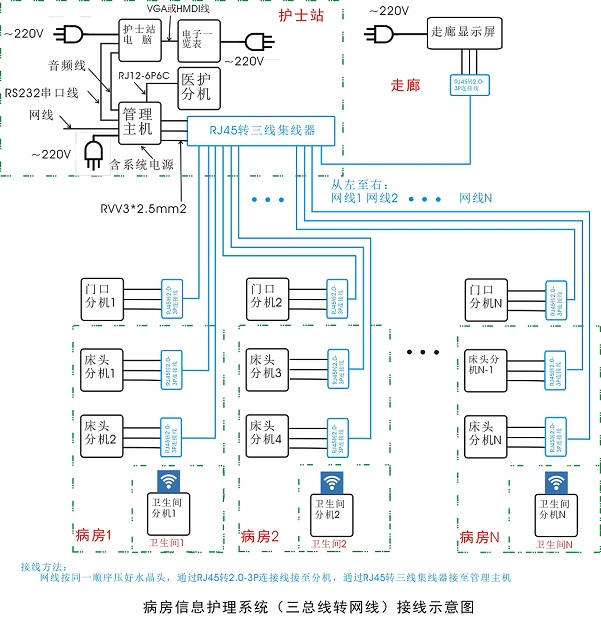

三线制可视联网拓扑图如下：

二，医生、护士站主机功能:

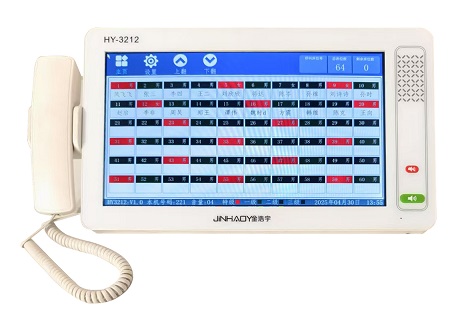

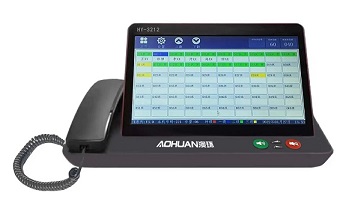

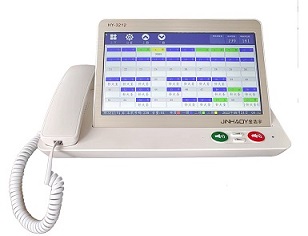

10.1寸电容式高清触摸屏护士站主机

突出特点（控标）：

A,一个病区系统内可接入多个医护主机，各个医护主机之间可进行相互通话，取代了科室原有的内部通信系统，节约了医院成本。

B,值班分机可用于治疗室、值班室，可轻松实现托管功能，还可对本病区进行全覆盖广播宣教等。

功能如下：

高清晰对讲：采用进口语音模块，音质宏亮无噪音。可与分机双工对讲；可与病房门口机或医生主机双工对讲。对讲方式有免提、手柄。

HIS对接：采用10.1寸的高清电容式液晶触摸屏，电子病员一览表，在屏幕上可触控、设置、操控、处理一切医护信息。并可读取、调用HIS病人数据。

同步显示：分机呼叫，主机、病房门口机、走廊显示屏，也可接液晶66寸大屏幕同步显示呼叫及其他信息。

可视对讲：可选配摄像头，拓展护士站与病房患者可视对讲功能(后期升级为ICU探视功能）。

对讲功能：病床分机与护士站，门口机与护士站对讲通话，可与分机双工对讲；可与病房门口机或医生主机双工对讲。对讲方式有免提、手柄。

主机托管：护士站主机可将本主机的病床分机托管给其他的护士主机管理。

呼叫上传：当病床分机呼叫超时无人应答时，可将呼叫信息上传到高级别主机上。

关机转移：当主机处于关机或未连接时，可将分机的呼叫转移到其它主机上。

广播播放：可用MP3文件对所有分机进行全区、分区、定时广播。

语音播报：分机呼叫，可语音播报“XX号房 XX号床呼叫”。

护理级别：可以设置护理级别，过敏，等多个护理参数，通过指示灯智能显示，方便识别。

统计管理：管理主机可对通话过程录音，并能查询播放、储存、上传至服务器（选配功能）

病区门开锁（可选配，需布线）：可控制病区门锁开闭，实现门禁管理当通话过程中，有门禁分机呼叫开门时，界面弹出小视频窗口后，按下清除按钮将开门。

在线检测：可实时检测病区门口机的在线状态，方便调试、检修和维护。

接口多样：有总线通讯接口、汉字走廊屏接口，音频输入接口、音频输出、网络接口*2、485接口等。

故障自检：系统具有巡检故障分机，系统工作日志，异常分析记录，实时监测各网络对讲设备的在线状态等多种故障检测方法，确保系统正常运作。

三，医生、护士站主机配置介绍：

每个病区护士站配置一台，医生办公室、处置室、主任办公室等其他办公室可以选择配置值班机；主要实现系统参数设置、各种个性化设置、接听呼叫、对讲与挂断、呼叫其他办公室及病床；10.1寸大屏显示各种操作界面，可显示病区统计信息，屏幕可80度翻盖设计，可调整屏幕的可视方向，可实现护士站主机与病床分机之间、护士站主机与值班分机之间、值班分机与病床分机之间的呼叫与对讲；护士站主机可储存10条呼叫记录、可实现语音及音乐报号；实现病区动态统计数据的显示及其他各类信息的显示.

四，护士站主机总控制系统介绍：

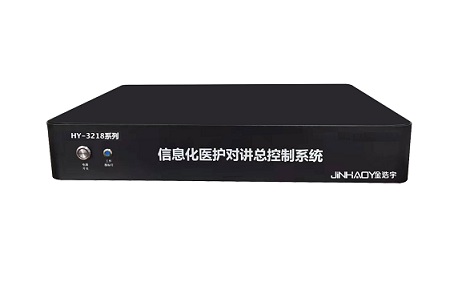

主机总控制系统

（一）系统及功能简介：

1，适用于护士站（系统必备），是总线制系统电源集中控制中心和信息交换管理单元，集数字通讯、语音传输、信号传输、HIS对接数据交换等，并带有具备自动回复功能的防雷击、防浪涌、短路保护、接地保护、过载保护等多重保护电路系统，

2.为了系统的使用安全、稳定及便于维保等，要求采用高带宽(传输速度大于500KB/s)纯总线制：系统的电源线（≦DC36V安全电压）、数据信号线、语音信号线共用一条RVV线,系统各终端设备相联时中间不需要增加其它设备或电源就能正常工作：即总控制系统、医护主机、床头分机与手柄、门口分机和走廊显示等之间联接除了一根RVV线外不能有其它线或设备。

系统产品功能需求：

（二）总控制系统:（双通道输出）

1. 接入方式：总线制。

2. 主要功能：

a、除具有目前呼叫对讲的所有功能外还具备多项可控功能。

b、为系统提供工作电源。

c、功能全面，除具备常规的（呼叫、对讲、呼叫信息上传、病房及床头设备信息发布、广播宣教、背景音乐播放,历史轨迹查询）等功能外，还可根据医院不同要求增加特殊功能及控标参数。

五，护士站值班分机：

用于治疗室、配药间等值班室，具备语音报号及免提通话，音量大小可调，声光报警显示房间号与床号及其他医护信息。可在值班室、治疗室、化药处、以及医护人员经常出现的地方设立多个，便于医护人员及时了解情况，迅速作出反应，特别是在病人请求换药呼叫后便于护士进一步核对病人与所需药物的准确性，以免拿错，夜晚多病区多病房集中管理一人值班时作用显著。

六．护士站交互系统(定制）

与HIS 系统联动，通过 LED 大屏幕将内容除包含信息看板功能外，还完成护理系统对接、显示等功能。并将互联网、物联网、人工智能和大数据应用于智慧病房体系中。致力于打通医疗机构医护人员与患者之间的临床数据与动态服务，实现精准护理、精准用药、提高护理效率、提升护理水平、增加患者接纳能力、减少医疗纠纷、保障用药安全，构建和谐医患关系，也可根据医院不同科室要求定制或增加其它功能。

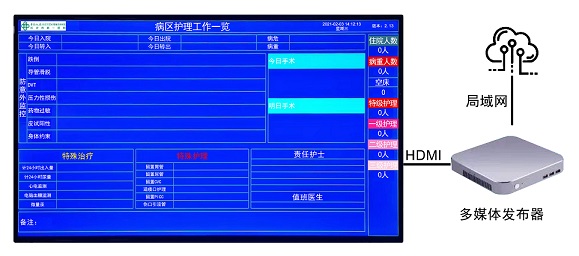

护士站大屏幕信息发布系统

护士站信息交互系统实况

信息看板显示、发布系统

产品简介：

1、本产品为本公司自主研发，具有独立知识产权，与HIS 系统联动，通过 LED 大屏幕液晶电视将内容除包含信息看板功能外，还完成护理系统对接、显示等功能，也可根据医院不同科室要求定制或增加其它功能。

2、诊疗信息：包含大部分诊断信息如、测血压、气压治疗、心电监护、测血糖、吸氧、生命体征....等，可以通过后台更改实时更新。

3、病患信息：

包含有今日出院、今日入院、今日手术、明日手术、转入、转出、换房、病危、病重等信息显示等。

4、交班日志显示：

5、通过与HIS 系统对接后，系统各显示设备的显示内容可实现同步实时更新，有效提高患者满意度，提升医院的信息化建设水平。

6、护士排班系统：可在后台对最多一个月进行排班，排班完成后，显示信息为今明两天的排班信息。

7、发送医生、护士、患者信息至床头分机或门口分机。

8、包括电子病员一览表，从HIS 系统提取（或直接录入）并显示患者信息。

9、科室光荣榜：可以显示科室骨干、医护人员精英、劳模等头像。

10、对系统使用进行统计分析，日常管理，为科室日常管理提供数据指导，以便及时调整管理方式，从而更好的提高患者满意度。

11，该系统采用B/S 与 C/S 混合软件架构。通过护士长或院领导账号可登录到系统 WEB 页面查看和编辑自己科室的排班，诊疗信息，更改提交后，客户端会立即显示更改后的信息，具有实时性。

七，床旁交互系统

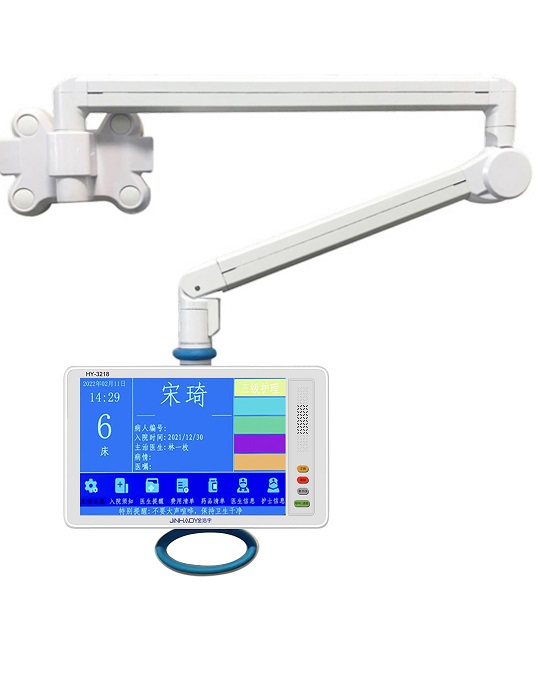

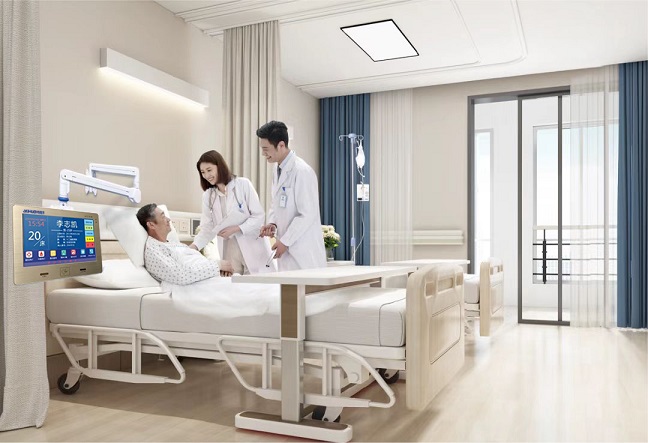

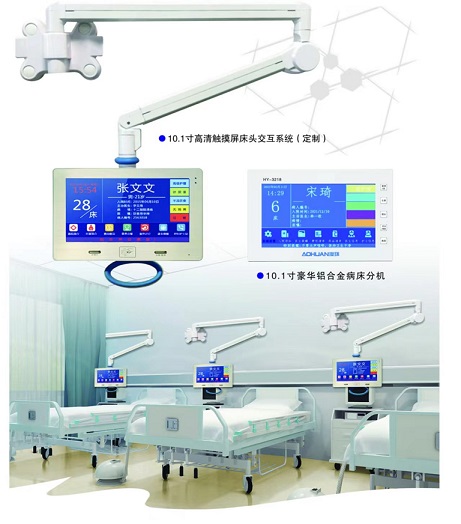

10.1寸床旁交互系统终端

• 采用10.1英寸触摸显示屏，含手持对讲，1080P高清视频，须配合专用支架（需另购）固定在病床上方使用。
• 具备手持呼叫、换药提醒、信息显示、费用查询、夜晚模式，与医护分机免提双工对讲,医护人员定位，呼叫转移等；现场对本床头分机或本房无线卫浴分机编号；可显示责任医生、护士、患者等相关信息，并可查阅；支持广播宣教、床头照明等功能；
• 接线方式：总线制。
• 安装方式：
　①摇壁安装：支持通过摇壁挂式支架安装（需另购）。
　②抱箍式安装：支持通过抱箍式支架安装（需另购）。
　③落地式安装：支持通过落地式支架安装（需另购）。

八，病房门口机系列：

①基于3线制数字传输技术。②采用10.1寸TFT真彩屏，可支持横屏和竖屏显示。③支持免提通话方式，彻底消除回音。④具有护理定位、请求增援功能。⑦可外接门灯等、

主要功能如下;

1·信息显示：

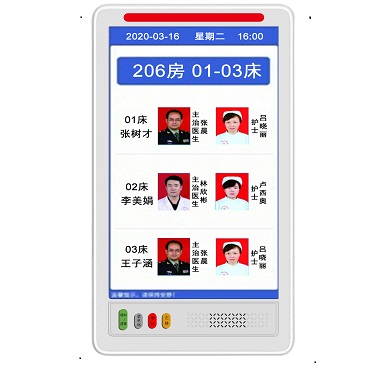

在设置完门口卡信息后可显示该房间的房号、各个病床号。责任医生、责任护士姓名与照片，患者姓名等基本信息，系统将自动将门口卡信息发布到门口机的液晶显示屏上。并通过HIS管理系统对接，实现同步实时更新。可同步主机显示房间内的病床呼叫信息。

2，护士定位(护理/OK)：
呼叫信号发出后，医护人员采用刷卡签到或其他方式到达该房间并按下操作面板上的护士定位(护理/OK按键本机语音提示护士进入，门灯绿色灯长亮，护士站医护主机会弹出护士进入窗体，相应灯亮并语音提示,点阵屏显示（208房门口机护理中），表示已有医护人员在进行护理中，使其它护理人员在走廊或护士站及时掌握到该护理位置。此时若有其它分机呼叫主机时，护士可以用此房间内的任意分机接听对讲。离开该病房时再次按下此键解除护士定位并语音提示护士离开，此时门灯熄灭。

3,护理代接来话：
如护士在走廊走动时看到有病人呼叫可在就近的病房门口分机上接听，接听完毕再次按此键复位结束通话（定制）。

4，呼叫清除功能：
其他床位呼叫，可通过任意门口机挂断键清除。

5·呼叫主机：
病人、家属、护士可通过病房门口机呼叫护士站主机，长按呼叫主机键呼叫后主机语音播报“***房间门口机呼叫”，点阵屏显示房间名，医护主机界面弹出呼叫窗体，可实现门口机跟主机的全双工对讲（定制）。

6.处理床头分机、卫浴分析的呼叫；

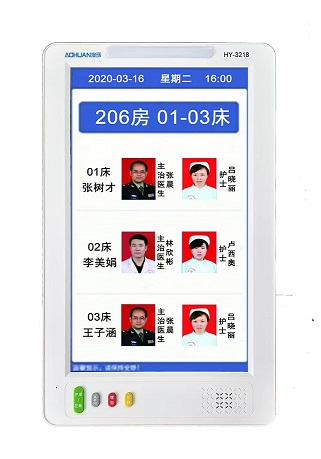

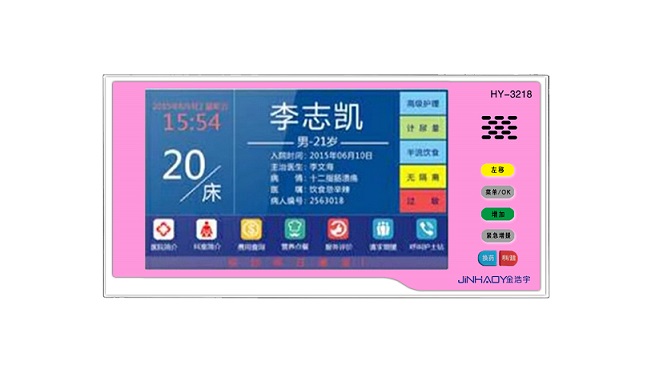

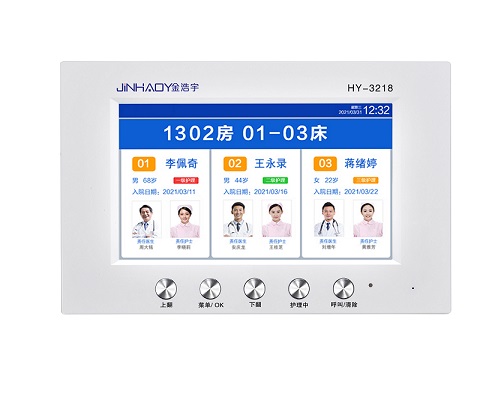

10.1寸病房门口机竖屏高端亚克力无边框设计（标配）
可定制铝合金拉丝面板

10.1寸病房门口机竖屏（纯铝合金壳体+纯触摸）设计（定制）

10.1寸病房门口机横屏高端亚克力无边框设计（标配）

7寸病房门口机 ABS塑料材质（标配）

注：以上可根据装修风格定制各种色调的亚克力、铝合金拉丝面板。

门口机详解：

每个病房门口安装一个，一般安装在离地1.5米处，预埋86电气底盒。10.1寸大屏显示，表面金属拉丝面板，可显示门牌信息（比如房号、床位号、科室号、医生与护士的照片），高亮度的LED病房状态显示，液晶屏的右边按键处具备6个3色高亮度LED，可显示7种颜色的病房状态提示信息（比如，卫生间紧急呼叫显示红色、护士在本病房显示绿色、一般呼叫显示黄色等）；各种状态显示的颜色可以通过设置来确定；门口机的按钮可以挂断所在房间的呼叫；每个信息显示栏的字体颜色、背景颜色都可以任意设置等。

显示分辨率：1240×600（10.1寸高清屏）；

10，1寸外形尺寸：286mm×180mm×15mm；

7寸外形尺寸220mm×145mm×15mm；

安装：表贴明装于病房房间门口：

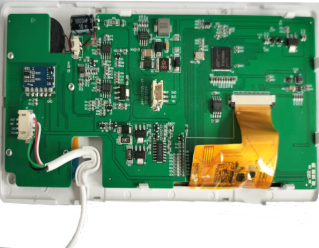

九，病床分机：

分机具有基本的呼叫、换药呼叫、增援呼叫、吸氧计时、护士定位、清除呼叫、呼叫存储、呼叫转移、信息查询、缴费/换药提醒等。

突出特点（控标）：

A,床头分机具备“紧急增援”键，可实现一键增援，增援信息可定位显示在护士站，门口机，走廊屏等，有利于突发事件的快速处理，保证患者第一时间得到及时救治。

B、床头分机具备“接听”键，可任意把某房间变成临时护士站，如有患者呼叫可利用分机上的“接听键”随时接听和处理其他病房的呼叫信息（最适合夜间一人值班时使用）

主要功能如下：

1，信息查询：电子病历卡床头牌自动或手动获取信息直观全面，可显示患者姓名.护理级别.有无药物过敏史.主任医生.责任护士等信息、取代了护士手工抄写纸质卡片带来的工作烦恼,减少了护理工作量,可查看治疗费用.体检信息.设备信息.、吸氧计时.温馨提示等相关查询。

2，呼叫转移（代接来话）：夜间值班时，护士所在房间的分机就可以报出其他房间呼叫的床号，显示并可以通话,以便及时处理突发事件，避免延误病人求助。

3，定时提醒：定时语音提醒患者按时服药.注射.检查、缴欠费.过敏等温馨提示,会在规定的时间，语音提示“你的余额已不足（定制）。

4，背光设置：病床分机可设定在任意时间段自动定时打开、关闭液晶背光时间，尤其是晚上关闭背光减少对患者的打扰，按任意键或呼叫时自动开通背光。

5，电子巡房：采用RFID定位系统，护理人员按规定时间采用刷卡或其他方式到各个病房巡视查房，到达每一个房间后进行相关操作，则巡房记录会记下相应的工号、巡视时间、巡视床位等信息，实现护士巡视考勤管理，方便管理人员考核查询统计（定制功能）。

6，吸氧计时:当某床位进入吸氧计时后，病人的护理级别颜色标识将变为氧气标识（标识颜色与本床位护理级别对应颜色相同）。表明这个床位的病人正在吸氧,液晶屏会显示吸氧时间（定制功能）。

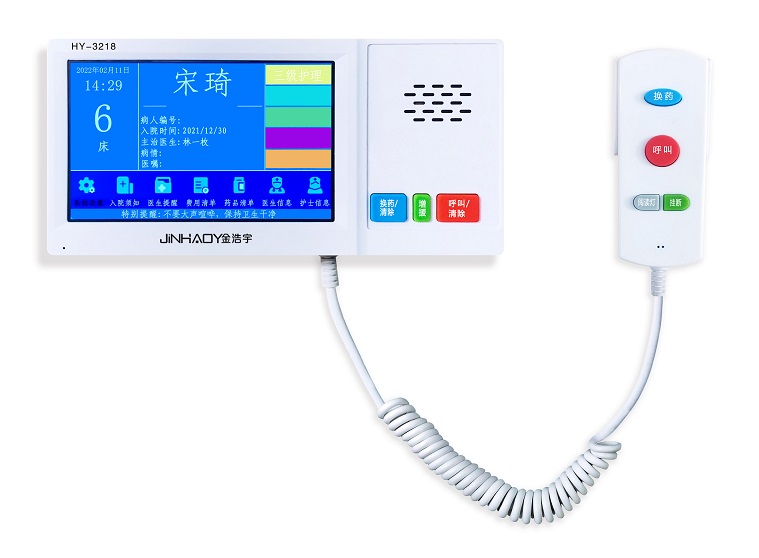

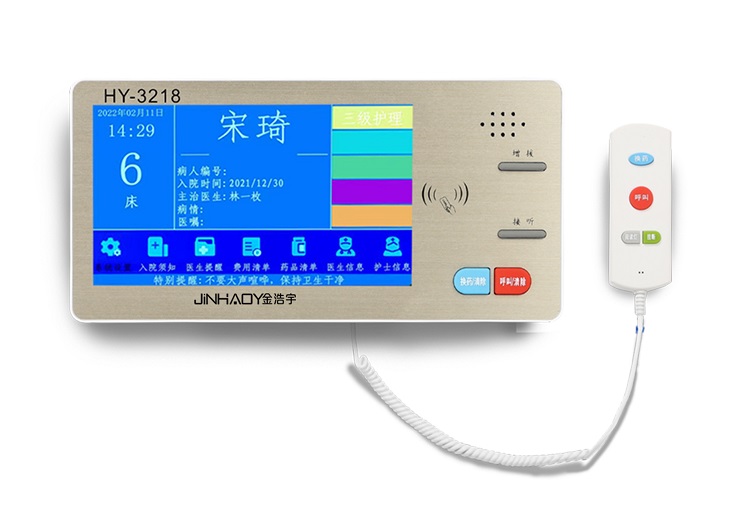

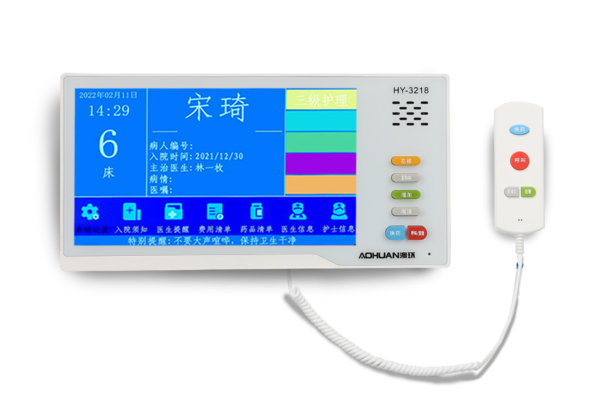

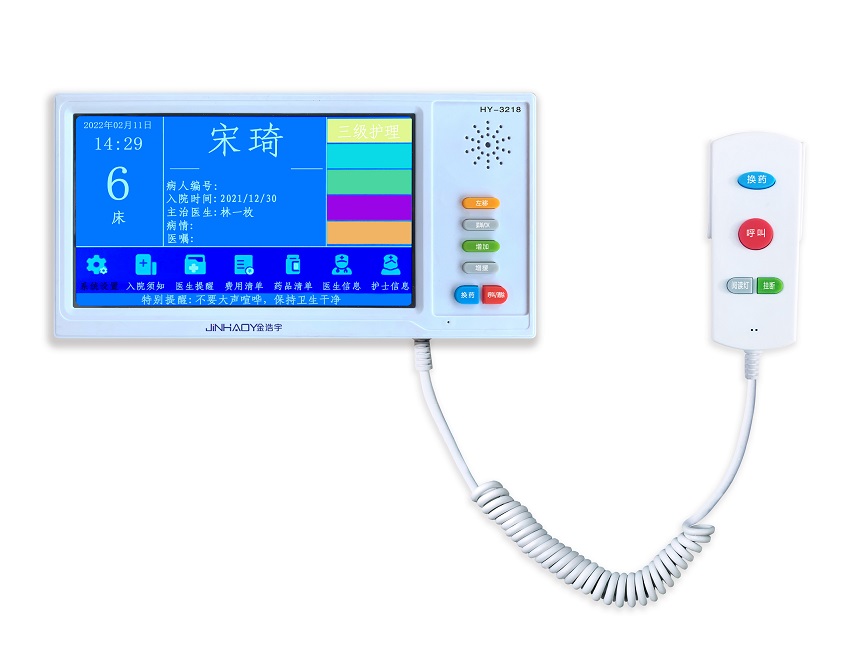

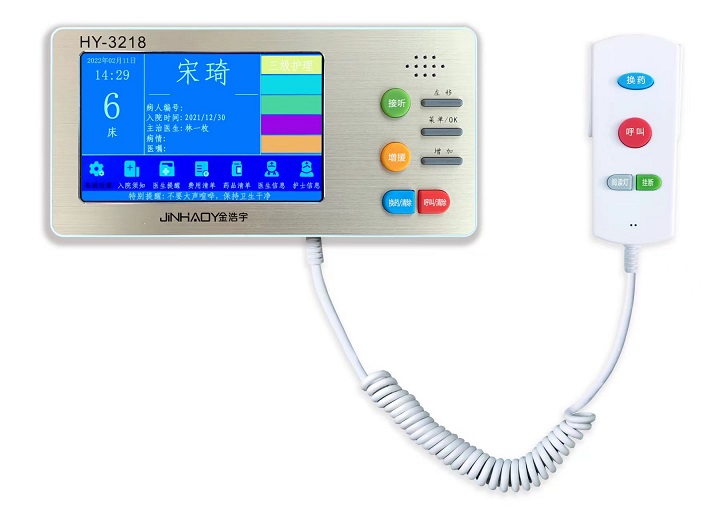

九，5寸超薄嵌入式床头分机如下：

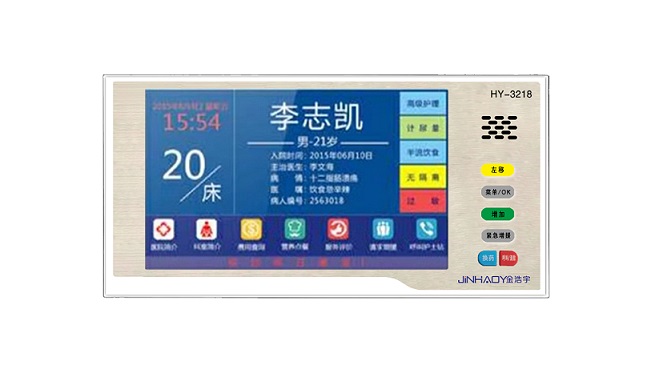

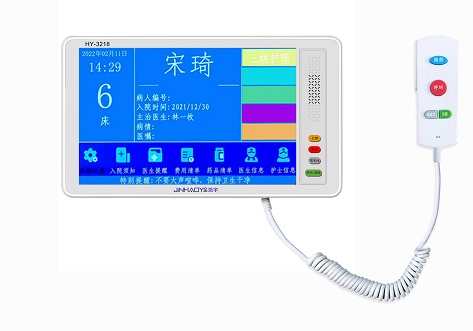

按键款： 5寸超薄嵌入式（亚克力面板）分机 （标配）

触摸款： 5寸超薄嵌入式（高清触摸屏+铝合金拉丝面板）分机 （定制）

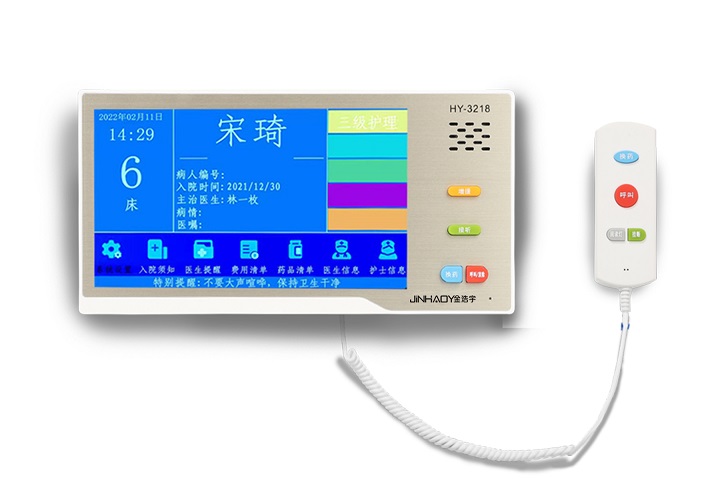

型号：HY3218-5QC

按键款： 5寸超薄嵌入式（按键式+铝合金拉丝面板）分机 （定制）

型号：HY3218-5QA

触摸款：

型号：HY3218-5QC

突出特点（可控标参数）：

可定制面板特色：

面板铝合金氧化、拉丝、高光、镭雕等工艺，颜色可根据医院的特色和装修风格随意更换。可与设备带的颜色保持一致，如专科医院特色、妇幼医院粉色，手术室暖色等，并可根据需要另外定制各种颜色。

外形尺寸：190mm*98mm*4mm；

设备带开口尺寸：185*83mm

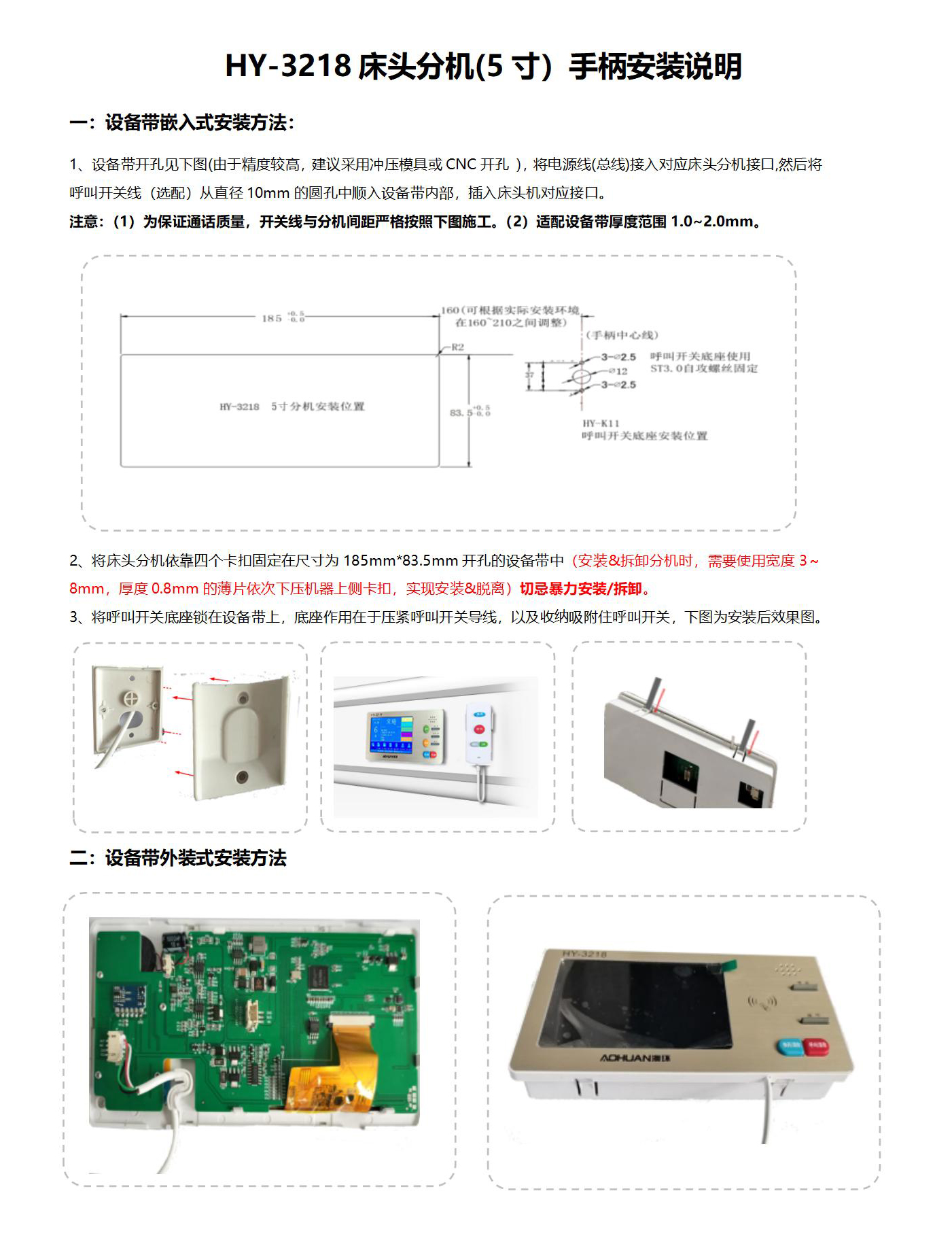

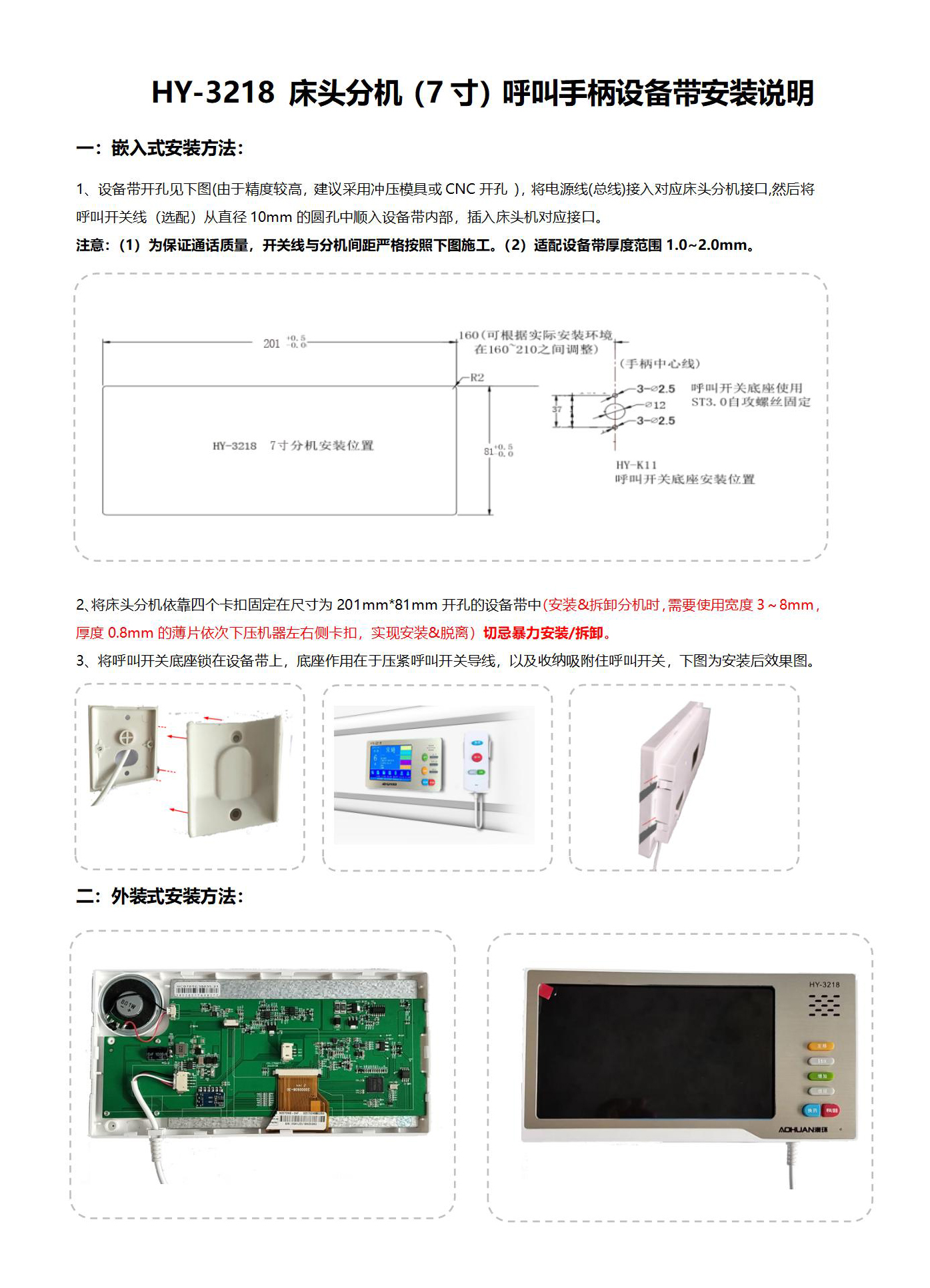

HY-3218床头分机(5寸）手柄安装说明

一：设备带嵌入式安装方法（推荐）：

设备带开孔见下图(由于精度较高，建议采用冲压模具或CNC开孔 )，将电源线(总线)接入对应床头分机接口,然后将呼叫开关线（选配）从直径10mm的圆孔中顺入设备带内部，插入床头机对应接口。

注意：（1）为保证通话质量，开关线与分机间距严格按照下图施工。（2）适配设备带厚度范围1.0~2.0mm。

2、将床头分机依靠四个卡扣固定在尺寸为185mm*83.5mm开孔的设备带中（安装&拆卸分机时，需要使用宽度3～8mm，厚度0.8mm的薄片依次下压机器上侧卡扣，实现安装&脱离）切忌暴力安装/拆卸。

3、将呼叫开关底座锁在设备带上，底座作用在于压紧呼叫开关导线，以及收纳吸附住呼叫开关，下图为安装后效果图。

二：设备带外装式安装方法

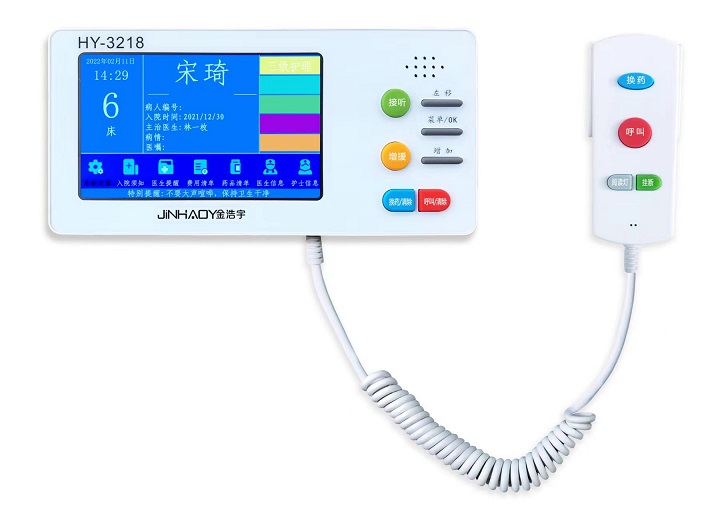

十一，5寸外装式床头分机如下：

触摸款： 5寸外装式（高清触摸屏）分机型号：HY3218-5CW

按键款：
型号：HY3218-5WA

主要功能及特点：

　　接入方式：总线制；
　　常规呼叫系统的分机和换药呼叫功能；
与医护分机免提双工对讲,医护人员定位，呼叫转移等；
现场对本床头分机或本房无线卫浴分机编号；
　　液晶汉字显示屏，可显示责任医生、护士、患者等相关信息，并可按键查阅；
支持广播宣教、床头照明等；

注（控标）：右边按键部分可定制--亚克力、高档铝合金（玫瑰金，亮光银）等个性颜色的面板，

　　显示分辨率：800×480（5寸高清屏）；
　　外形尺寸：190mm×90mm×17mm；
　　安装：明装于设备带或墙面。

十一，7寸超薄嵌入式床头分机如下：

按键款： 7寸嵌入式（按键式+高端亚克力面板）床头分机
型号：HY3218-7QA（定制）

触摸款 7寸嵌入式（高清触摸屏+铝合金拉丝面板）床头分机

型号：HY3218-7QC（定制）

按键款： 7寸嵌入式（按键式+铝合金拉丝面板）床头分机
型号：HY3218-7QA（定制）

突出特点（可控标参数）：

可定制面板特色：

面板铝合金氧化、拉丝、高光、镭雕等工艺，颜色可根据医院的特色和装修风可格随意更换。可与设备带的颜色保持一致，如专科医院特色、妇幼医院粉色，手术室暖色等，并可根据需要另外定制各种颜色。如下图：

专科医院 定制面板案例效果图如下;

定制面板颜色样板

主要功能及特点：

　　接入方式：总线制；
　　常规呼叫系统的分机和换药呼叫功能；
与医护分机免提双工对讲,医护人员定位，呼叫转移等；
现场对本床头分机或本房无线卫浴分机编号；
　　液晶汉字显示屏，可显示责任医生、护士、患者等相关信息，并可按键查阅；
支持广播宣教、床头照明等；
　　显示分辨率：800×480（7寸高清屏）；

　　外形尺寸：218mm*110mm*10mm；

面板上下盖尺寸：218**80

设备带开口尺寸：200*81mm；

安装：嵌入于设备带或墙面。

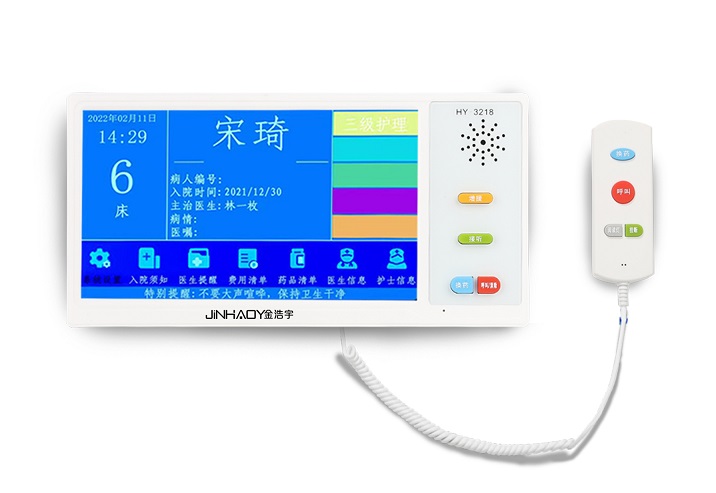

十三，7寸外装式病房床头分机如下：

触摸款： 7寸外装式（高清触摸屏）床头分机
型号：HY3218-7CW

按键款： 7寸外装式（按键式）床头分机 型号：HY3218-7WA

注：右边按键部分可根据装修风格定制各种色调的高级亚克力或铝合金面板

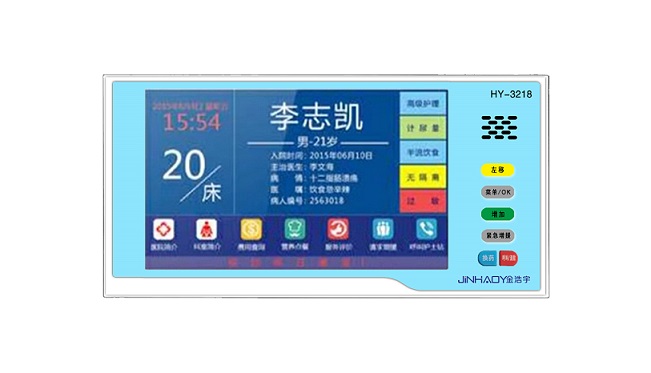

十四，10寸床头分机如下：

十三，中文走廊显示屏：

主要功能及特点：

▲接入方式：总线制

▲显示汉字可以根据医院或科室及礼貌用语任意更改

▲常态双面128*32点阵，可中文双排显示16个汉字、可显示时间、呼叫信息和温馨提示信息等

▲呼叫时双面双排LED点阵中文显示患者床号或卫生间房号信息

▲外形：940*180*48mm

▲安装说明：吸顶式装于走廊吊顶

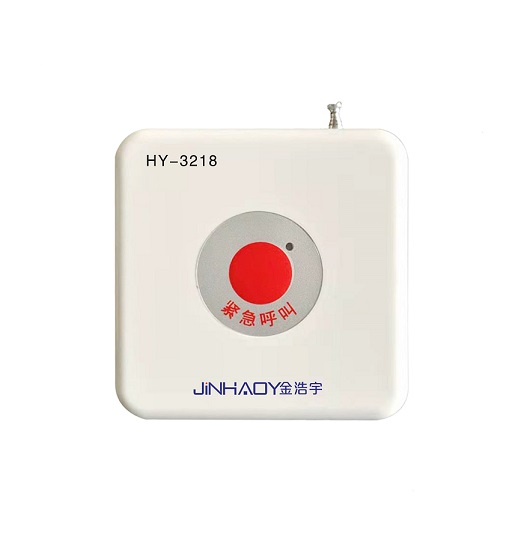

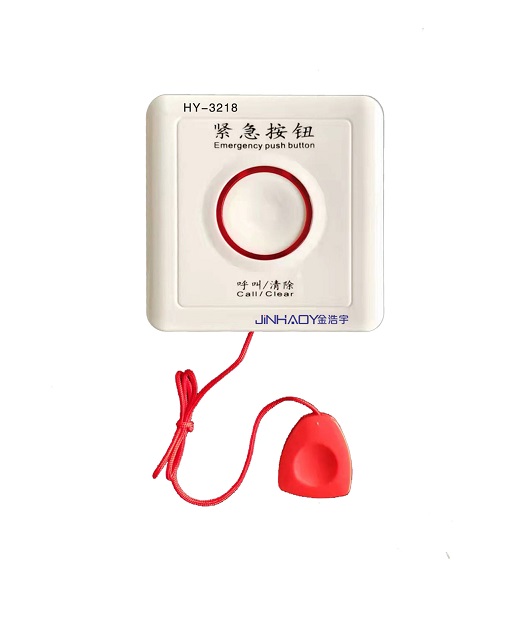

十五，卫生间紧急按钮（无线触摸、有线），拉线、按压两种方式：

无线卫生间紧急按钮

有线卫生间紧急按钮

有线卫生间紧急按钮

主要功能及特点：

● 无线调频或有线方式设计（接收距离150米），独特防水免施工，一般安装在病房的卫生间内，也可随身携带或放在病人经常去的任意地方，以便在病人发生紧急情况下可随时进行报警使用（本公司特有功能）。
● 可防卫生间的水珠和水雾，确保按钮在潮湿环境下能正常工作。
● 采用在线编码方式，可任意设定编码号。
● 卫生间紧急报警时，主机上会有急促的特殊声响提示和号码显示并强插低级别的呼叫。
● 开关在报警状态时，开关上的指示灯会闪亮，并强制医护管理人员必须到现场进行处理。

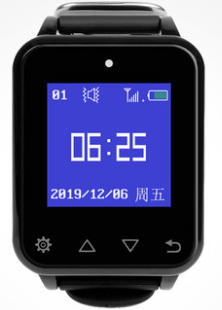

十六，护士腕表：
